地震が起きた翌日から昨日までずっと実家に帰っていたのですが、実家のある茨城県は計画停電の対象外となったため、 停電することはありませんでした。
地震の被害も軽微である上に、電気/ガス/水道が通常通り使える状況は非常に申し訳ない感じでした。

そして川越に帰ってきたわけですが、複数の友人から聞いていたとおり計画停電が実施されているようです。
給湯設備などに停電の跡が見られました。

明るいうちの停電であればまだしも、暗くなってからの停電は正直怖いです。
普段から何も用意していなかったため、懐中電灯もありません。

ただ自転車用にこちらのライトを使っており、取り外して使うことができるのが幸いです。
このライトはLEDライトとしては非常に明るく、遠くまで照らすことができる（電池が新しければ100mくらい）ため非常に役立っています。
しかし停電時には指向性の高いライトよりも、置型のある程度広範囲を照らせる照明が役に立つと思います。
そういったものが簡単に入手出来れば良いですが、しばらくは品切れの状態が続きそうですし、 ガソリンスタンド渋滞が酷いため出かけるのもはばかられます。

無いんだったら作ればいい。
というわけで、電池で動くLEDランプを作ることにしました。

仕様としては
・単3充電池（エネループ）で動くこと
・部屋のある程度の範囲を照らすことができること
・最低でも3時間は継続して動作すること
・自立すること

ということで、検索してみたところ自作LEDランタンの記事が多く見つかりました。
これらの記事を参考にして作成開始しました。

今回購入したのは
・白色ＬＥＤ用チャージ・ポンプキット　500円
・超高輝度白色ＬＥＤ５ｍｍ　ＯＳＰＷ５１１１Ａ－ Ｚ３　３０ｃｄ　１５度５個入　300円
・電池ボックス 単３×３本用（フタ付プラスチック・スイッチ付）　120円
・６４ホールユニバーサル基板（１．１６ｍｍ）　40円
・大型ポリカーボネート・ケース　１４０　200円
材料費合わせて1160円（送料500円含まず）。
すべて秋月電子通商にて通販可能です。

実際はLEDと抵抗と電池があれば作れるわけですが、場合によっては使用する電池の数を減らすようなこともあるかもしれないので、 チャージポンプキットを買いました。
このキットには明るさ：1500mcd～2180mcd、指向角（半減角）：60°の白色LEDが5個付いているのですが、 求めるのは明るさなので明るさ：30000mcd、指向角：15°のLEDも購入しました。
電池ボックスは単3電池3個が入り、ON/OFFスイッチ付きのもの、 大型ポリカーボネートケースはちょうどいい入れ物が無かった場合のために電池ケースから何からが収められる大きさのものを買っておきました。

64ホールユニバーサル基板は念のため。
基本空中配線です。
って、間違って16ホール基板が届いてる・・・
まぁ、いいか。

この他に必要なものは半田ごて、ホットボンド、リード線少々くらい。
それでは製作開始。

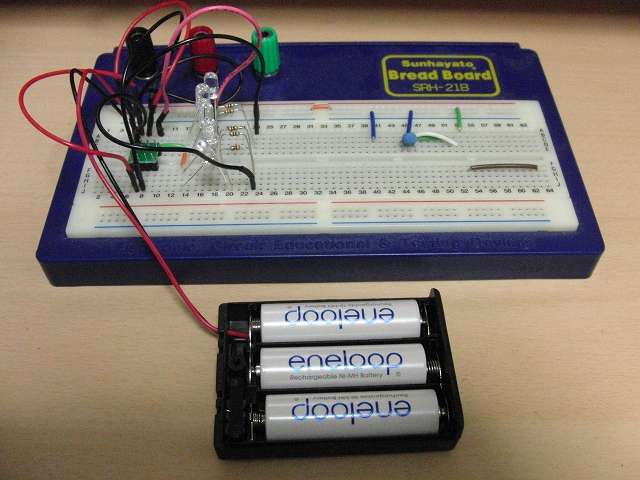

まずはブレッドボードで仮組み。
基本です。

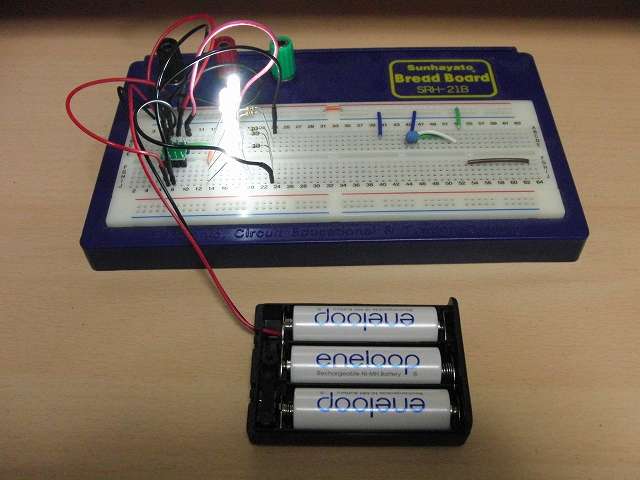

無事に点灯しました。

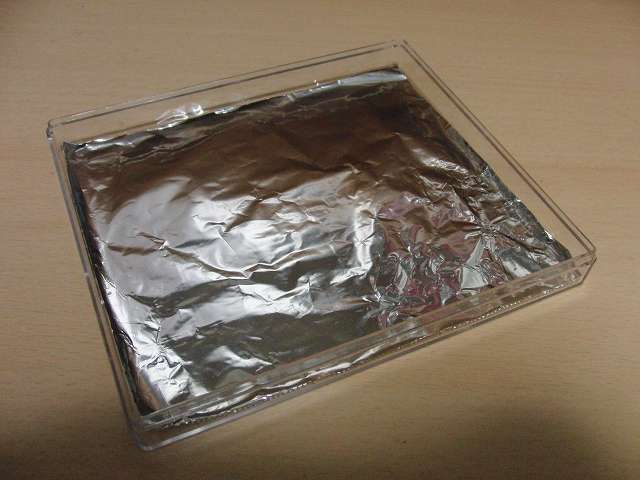

ケースの底面には光を反射するためのアルミ箔を置きましたが、指向性の高いLEDではあまり意味が無いかも。

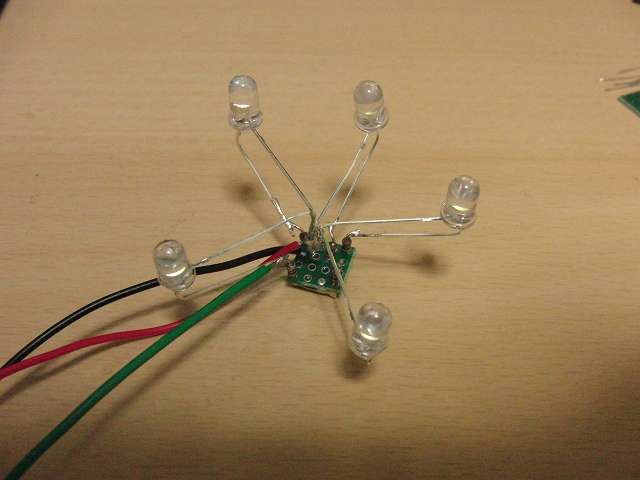

少しでもLEDの感覚を広げようとした結果このようなことに。
アノードをすべて共有しています。
リード線は黒がチャージポンプICのGND、赤がVOUT、緑がFBに繋がります。
LEDの電流制限抵抗はキットに付属していた47Ωをそのまま使用しています。

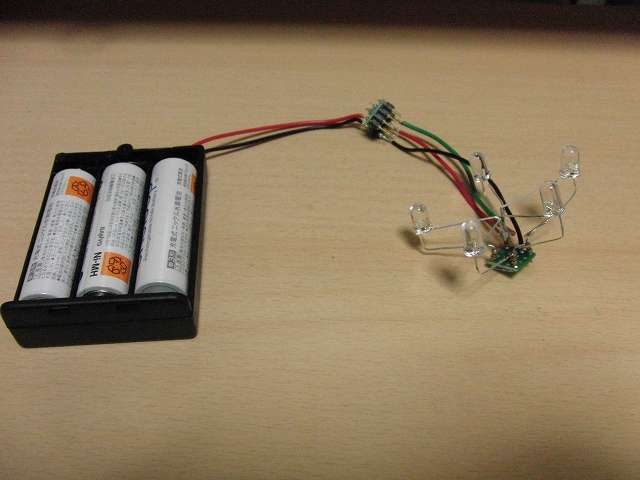

はんだ付け後の全容はこんな感じ。
チャージポンプキットは必要なIC、コンデンサが面実装され、８PINのDIPに変換されているので扱いやすいです。
ICのD1,D0は両方共Hiにしています。

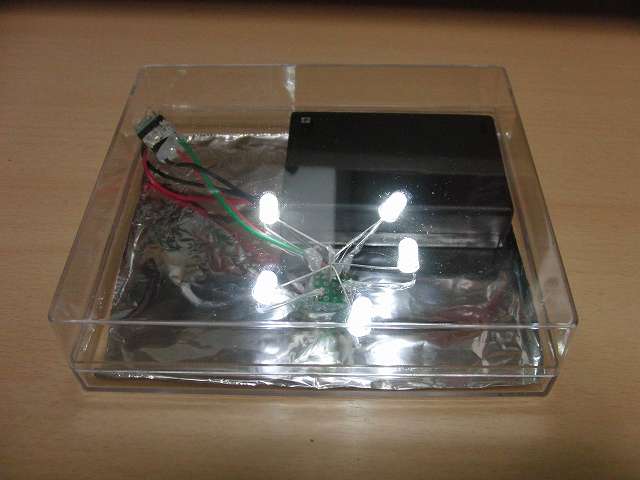

完成したものがこちら。
美的センスがないのは相変わらず・・・
下にアルミ箔を敷いているので、すべての端子をホットボンドで保護しています。
LEDもアルミ箔にホットボンドで固定。
LEDの足は熱収縮チューブを使えばよかったと後悔（せっかく持ってるのに）。

ここで仕様を確認。
・単3充電池（エネループ）で動くこと
→3個使用。問題なし。

・部屋のある程度の範囲を照らすことができること
→期待以上。

・最低でも3時間は継続して動作すること
→4時間連続使用したが、輝度の低下は見られず。
　心配していた電池/LEDの発熱も問題なし。

・自立すること
→厚みのある四角いケースなので、置くだけでなく立てることも可能。
　懐中電灯のように持っている必要がないので、四角いケースにしたのは正解。

・ その他
→スイッチ付きの電池ボックスを買ってよかった。

肝心の明るさですが暗くした部屋で確認したところ、天井照明の豆球より数倍明るいです。
天井から吊り下げたら、真下では本も読めるくらいの明るさです。
指向性の強いLEDなので周辺まで明るく照らせるかが心配でしたが、8畳間くらいであれば隅々まで何があるかくらいまでは見えています。

見た目はいまいちですが、期待していた以上の効果が得られそうです。
原状では今日、明日の停電は見送られているようですが、とりあえず停電前に作ることができてよかったです。
後は電池ボックスにでも蓄光テープを貼って、暗い中でも探せるようにしておけば完璧です。

停電中の照明が用意できずに困っている方がいたら、参考にしてみてください。
モノ自体は簡単な電気工学の知識と半田付け技術があれば簡単に作れますが、作成の際は半田ごてによるやけどなどには十分注意してください。
